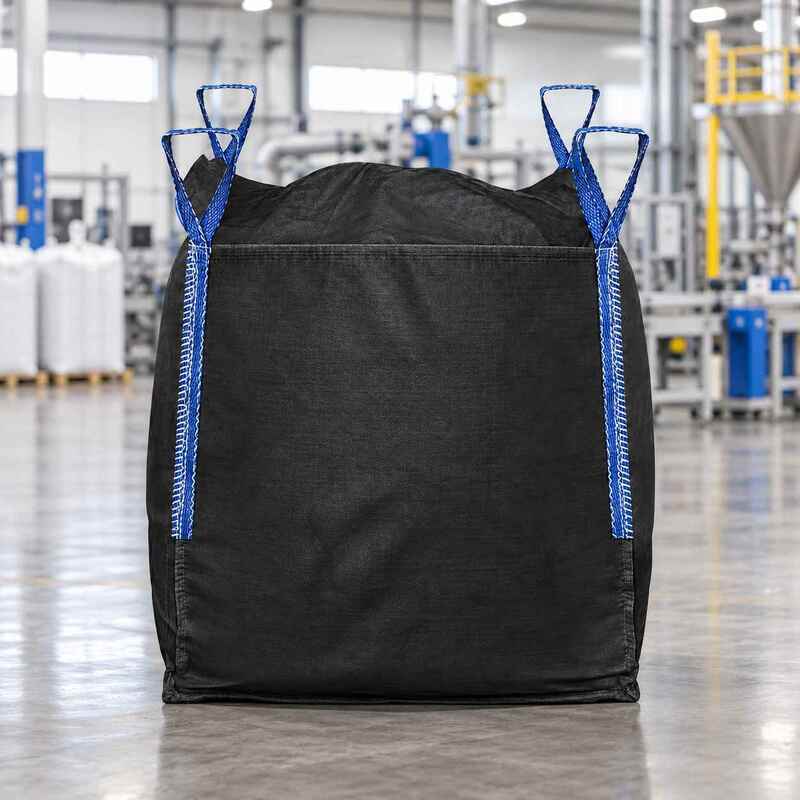

Sacchi FIBC in Grafite in Polvere a Quattro Anelli con Cucitura a Diamante da 40 cm

1. Focus sul Prodotto: Aree di Connessione Anello-Corpo

Questi Sacchi FIBC in Grafite in Polvere a Quattro Anelli utilizzano quattro anelli di sollevamento a incrocio d'angolo di dimensioni 7 × 140 cm, con un peso di nastro specificato di 45 g/m. Ogni anello si estende per circa 40 cm lungo il corpo del sacco con una cucitura a forma di diamante ed è supportato da una toppa di rinforzo di 14 × 20 cm.

Invece di concentrarsi principalmente sulle dimensioni del sacco o sul flusso del materiale, questo prodotto evidenzia come gli anelli di sollevamento siano collegati al corpo. Quando un FIBC riempito viene sollevato, il carico di polvere di grafite viene trasferito attraverso il tessuto del corpo, le aree di connessione cucite e gli anelli al carrello elevatore. Le aree di attacco degli anelli sono quindi importanti punti di controllo della produzione.

2. Costruzione della Cucitura a Diamante da 40 cm

Il foglio di produzione specifica che ogni anello è cucito per circa 40 cm verso il basso dalla parte superiore del corpo del sacco con uno schema a forma di diamante. Ciò fornisce una connessione anello-corpo più lunga rispetto a un attacco corto situato solo vicino alla cucitura superiore.

Le linee di cucitura diagonali collegano il nastro e il tessuto del corpo in più direzioni. La loro funzione è quella di stabilire un'area continua di trasferimento del carico piuttosto che aumentare semplicemente il numero visibile di punti.

Il valore di 40 cm è una lunghezza di cucitura documentata. Senza dati di test sul sacco finito, non deve essere utilizzato per rivendicare una percentuale specifica di miglioramento o una maggiore capacità di carico.

3. Funzione delle Toppe di Rinforzo da 14 × 20 cm

Una toppa di rinforzo da 14 × 20 cm è installata in ogni area di connessione dell'anello, per un totale di quattro toppe per sacco. Le toppe utilizzano materiale rivestito internamente da 160 g/m².

Quando il sacco viene sollevato, il nastro applica tensione alla connessione del corpo. Lo strato aggiuntivo di tessuto supporta l'area di attacco in modo che l'anello non sia collegato solo a un singolo strato di tessuto del corpo.

Il percorso del carico strutturale può essere descritto come:

Tessuto del corpo da 180 g/m² → area rinforzata da 14 × 20 cm → cucitura a diamante da 40 cm → quattro anelli a incrocio d'angolo

Le dimensioni delle toppe e la costruzione delle cuciture forniscono punti di ispezione di produzione misurabili. Non sostituiscono i test di sollevamento del sacco finito o la verifica del fattore di sicurezza.

4. Retro-cucitura e Controllo della Densità dei Punti

Oltre alla cucitura a forma di diamante, i requisiti di produzione specificano almeno tre passate di retro-cucitura alle estremità dell'anello e tre passate nella parte superiore del motivo a diamante. La retro-cucitura fissa le estremità della cucitura e riduce la possibilità che la cucitura si apra dal suo punto di terminazione.

La parte inferiore del motivo a diamante è progettata senza una cucitura orizzontale di chiusura. L'ispezione di qualità dovrebbe seguire questa costruzione documentata piuttosto che trattare l'assenza di una cucitura trasversale inferiore come un difetto di cucitura.

La densità generale dei punti è specificata come 9–12 punti per 10 cm. L'ispezione delle aree degli anelli dovrebbe coprire:

• Posizionamento simmetrico di tutti e quattro gli anelli;
• Torsione o piegatura del nastro;
• Continuità della cucitura a diamante da 40 cm;
• Posizione delle toppe di rinforzo;
• Retro-cucitura alle estremità della cucitura specificate;
• Punti saltati, fili rotti o tessuto del corpo danneggiato.

Questi requisiti supportano la coerenza del processo di cucitura, ma non giustificano affermazioni assolute come "non si rompe mai" o "completamente sicuro".

5. Applicazioni di Sollevamento e Trasferimento

Questi Sacchi FIBC in Grafite in Polvere sono destinati al sollevamento a quattro punti con carrello elevatore durante operazioni quali:

• Spostamento di sacchi di grafite in polvere riempiti da una stazione di pesatura a un magazzino;
• Trasferimento di unità di imballaggio da una tonnellata dalla produzione allo stoccaggio temporaneo;
• Movimentazione a breve distanza tra posizioni di magazzino;
• Sollevamento e posizionamento dei sacchi prima del carico per il trasporto;
• Spostamento dei sacchi dall'area di scarico a una stazione di scarico;
• Sospensione di un sacco sopra una tramoggia di ricezione per lo scarico dal fondo.

Prima del sollevamento, tutti e quattro gli anelli devono essere posizionati correttamente sulle forche del carrello elevatore e controllati per eventuali torsioni. La spaziatura delle forche deve corrispondere alle dimensioni del sacco e alle posizioni degli anelli. Un sacco riempito non deve essere sollevato utilizzando solo due dei suoi quattro anelli.

6. Specifiche e Limiti Operativi

La capacità di carico nominale rimane di 1000 kg. La cucitura a diamante da 40 cm, le toppe di rinforzo e la retro-cucitura formano la struttura di connessione dell'anello, ma non autorizzano un carico superiore a quello documentato.

Non viene fornito alcun fattore di sicurezza, test di sollevamento ciclico o classificazione riutilizzabile. Il prodotto non deve essere promosso come un FIBC con fattore di sicurezza 6:1 o riutilizzabile senza prove di test aggiuntive.
