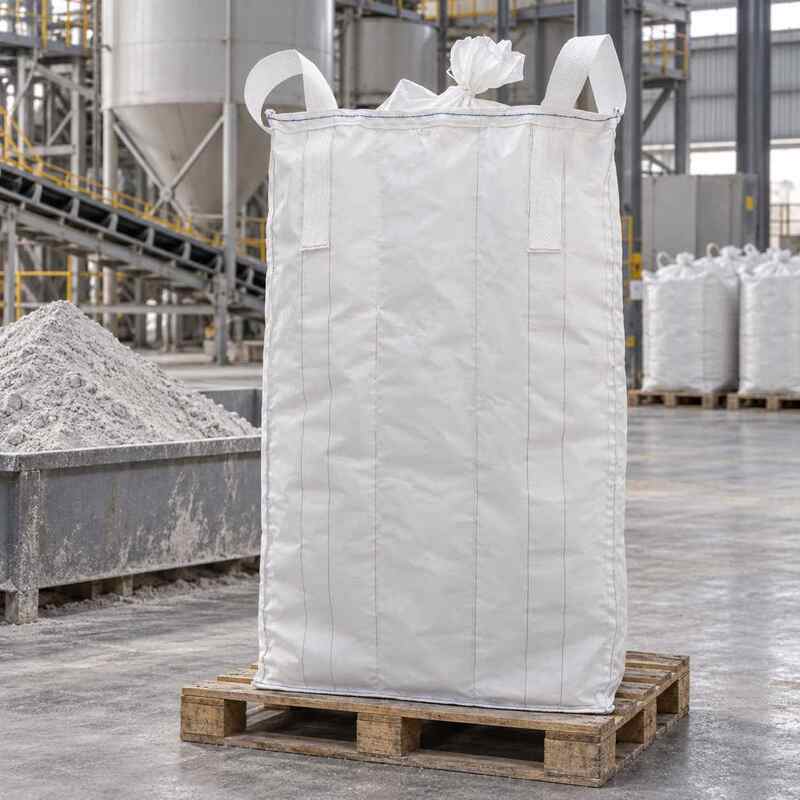

1200 kg Τετρακύλινδρος μη επικαλυμμένος FIBC χύδης σάκος για χειρισμό ορυκτών

Σάκος FIBC 1200 κιλών με τέσσερις θηλιές, χωρίς επίστρωση, για διαχείριση ορυκτών

Πρόβλημα | Γιατί η συσκευασία ορυκτών απαιτεί κάτι παραπάνω από μια βαθμολογία βάρους

Τα ορυκτά, τα σωματίδια μεταλλεύματος και άλλα ξηρά βιομηχανικά υλικά συχνά έχουν υψηλή πυκνότητα όγκου. Το βάρος τους είναι συγκεντρωμένο μέσα στη συσκευασία, ενώ η πλήρωση, η ανύψωση, η μεταφορά και η αποθήκευση δημιουργούν διαφορετικά φορτία στο σώμα του FIBC, στις ραφές και στις θηλιές ανύψωσης.

Για αυτόν τον λόγο, η επιλογή ενός σάκου χύδην ορυκτών μόνο με βάση τις εξωτερικές του διαστάσεις ή την δηλωμένη χωρητικότητα φόρτωσης μπορεί να οδηγήσει σε ακατάλληλη προδιαγραφή. Πρέπει επίσης να αξιολογηθεί η αντοχή του υφάσματος, η κατασκευή των θηλιών ανύψωσης, ο σχεδιασμός των ραφών και ο πραγματικός όγκος που απαιτείται από το υλικό.

Κατά την ανύψωση, το συσκευασμένο υλικό ασκεί πίεση στα πάνελ του σώματος. Αυτό το φορτίο μεταφέρεται μέσω των πλευρικών ραφών και των περιοχών σύνδεσης των θηλιών ανύψωσης στον περονοφόρο ή στον εξοπλισμό ανύψωσης.

Τα χαρακτηριστικά του υλικού επίσης ποικίλλουν σημαντικά. Η λεπτή σκόνη ορυκτών, τα κόκκοι που ρέουν ελεύθερα και τα κομμάτια μεταλλεύματος με αιχμηρές άκρες μπορεί να ζυγίζουν 1200 κιλά, αλλά δεν απαιτούν την ίδια επίστρωση, επένδυση, ραφή ή διαμόρφωση υφάσματος.

Αιτία | Τι προκαλεί παραμόρφωση του σάκου ή αποτυχία προδιαγραφών;

Επιλογή του σάκου χωρίς υπολογισμό του όγκου πλήρωσης

Ο απαιτούμενος όγκος πρέπει πρώτα να εκτιμηθεί χρησιμοποιώντας την πυκνότητα όγκου του υλικού:

Απαιτούμενος όγκος (m³) = βάρος πλήρωσης (kg) ÷ πυκνότητα όγκου (kg/m³)

Ένας σάκος 90 × 90 × 90 cm έχει θεωρητικό γεωμετρικό όγκο περίπου 0,729 m³. Ο χρησιμοποιήσιμος όγκος πλήρωσης μπορεί να διαφέρει λόγω της διαστολής του σώματος, του ύψους πλήρωσης, της κατασκευής του επάνω μέρους και της συμπεριφοράς του υλικού.

Για παράδειγμα, 1200 κιλά υλικού με πυκνότητα όγκου 1600 kg/m³ απαιτούν περίπου 0,75 m³. Αυτό δείχνει γιατί μια πραγματική δοκιμή πλήρωσης μπορεί να είναι απαραίτητη αντί να βασιζόμαστε αποκλειστικά στις ονομαστικές διαστάσεις.

Παράβλεψη της αντοχής του υφάσματος κατά τον στημόνα και την υφάδι

Το σώμα του σάκου χρησιμοποιεί λευκό, μη επικαλυμμένο ύφασμα με καθορισμένο βάρος 180 g/m². Το φύλλο παραγωγής καθορίζει ελάχιστη αντοχή 1600 N τόσο στην κατεύθυνση του στημόνα όσο και της υφάδι.

Η αντοχή του στημόνα σχετίζεται με την κατακόρυφη φόρτιση και την επιμήκυνση του υφάσματος κατά την ανύψωση. Η αντοχή της υφάδι βοηθά το σώμα να αντιστέκεται στην πλευρική διαστολή μετά την πλήρωση.

Αυτές οι τιμές περιγράφουν την απαίτηση του βασικού υφάσματος. Δεν καθορίζουν ανεξάρτητα το ασφαλές ωφέλιμο φορτίο του πλήρους FIBC, επειδή η απόδοση του τελικού σάκου εξαρτάται επίσης από τις ραφές, το νήμα ραψίματος, τη σύνδεση της θηλιάς και τις δοκιμές του πλήρους σάκου.

Αντιμετώπιση της αντοχής της θηλιάς ως χωρητικότητα πλήρους σάκου

Το προϊόν χρησιμοποιεί τέσσερις μαλακές θηλιές ανύψωσης. Κάθε θηλιά έχει κοπεί σε καθορισμένο μέγεθος 7 × 145 cm, έχει γραμμικό βάρος 50 g/m και καθορίζεται με αντοχή τουλάχιστον 18000 N.

Οι θηλιές είναι τοποθετημένες κατά μήκος των πλευρικών ραφών και ραμμένες προς τα κάτω από το επάνω μέρος του σώματος του σάκου. Αυτή η διάταξη μεταφέρει τις δυνάμεις ανύψωσης στα πλευρικά πάνελ αντί να τις συγκεντρώνει μόνο γύρω από το επάνω άκρο.

Ωστόσο, η αντοχή του υλικού της θηλιάς δεν πρέπει να παρουσιάζεται ως η ικανότητα ανύψωσης του τελικού σάκου. Το μήκος του ράμματος, το μοτίβο ραψίματος, η κατάσταση του νήματος και η αντοχή της περιοχής σύνδεσης της θηλιάς πρέπει επίσης να ελέγχονται.

Υποθέτοντας ότι το μη επικαλυμμένο ύφασμα είναι αδιάβροχο

Το ύφασμα σώματος 180 g/m² περιγράφεται ρητά ως μη επικαλυμμένο. Ένα μη επικαλυμμένο FIBC μπορεί να θεωρηθεί για ξηρά υλικά που δεν απαιτούν επαληθευμένο φράγμα υγρασίας.

Δεν πρέπει να περιγράφεται ως αδιάβροχο, αδιαπέραστο από την υγρασία ή αδιαπέραστο από τη σκόνη χωρίς πρόσθετα δεδομένα δοκιμών. Η λεπτή σκόνη ή τα ορυκτά ευαίσθητα στην υγρασία μπορεί να απαιτούν επικαλυμμένο ύφασμα, εσωτερική επένδυση PE ή κατασκευή ραφής ανθεκτική στη διαρροή.

Λύση | Διαμόρφωση FIBC τεσσάρων θηλιών βάσει παραμέτρων

Αυτός ο σάκος FIBC χύδην ορυκτών έχει ονομαστικές διαστάσεις σώματος 90 × 90 × 90 cm και καθορισμένη χωρητικότητα φόρτωσης 1200 kg. Η καταλληλότητά του πρέπει να επαληθευτεί έναντι της πυκνότητας όγκου και των φυσικών χαρακτηριστικών του προοριζόμενου ορυκτού.

Τα μεγάλα και μικρά πάνελ σώματος χρησιμοποιούν λευκό μη επικαλυμμένο ύφασμα 180 g/m². Οι ελάχιστες αντοχές στημόνα και υφάδι καθορίζονται και οι δύο στα 1600 N, παρέχοντας μετρήσιμες απαιτήσεις στις δύο κύριες κατευθύνσεις του υφάσματος.

Τέσσερις θηλιές ανύψωσης πλευρικής ραφής συνδέουν το σώμα του σάκου με το σύστημα ανύψωσης. Η αντοχή της θηλιάς ανύψωσης καθορίζεται σε όχι λιγότερο από 18000 N, ενώ η κατασκευή μαλακής θηλιάς διευκολύνει την εμπλοκή με κατάλληλους περονόφορους ή γάντζους ανύψωσης.

Τα πάνελ του σώματος ενώνονται χρησιμοποιώντας μια εξωτερικά διπλωμένη αλυσίδα διπλής βελόνας. Το επάνω άκρο διπλώνεται προς τα έξω και τελειώνει με μια μονή γραμμή ραψίματος.

Αυτές οι λεπτομέρειες κατασκευής παρέχουν μια καθορισμένη προδιαγραφή παραγωγής. Η απόδοση του τελικού σάκου πρέπει ακόμη να επιβεβαιωθεί μέσω επιθεώρησης και των ισχυόντων δοκιμών ανύψωσης πλήρους σάκου.

Τεχνικές Προδιαγραφές

Εφαρμογή | Κατάλληλες Χρήσεις και Τεχνικά Όρια

Συσκευασία Ορυκτών και Μεταλλευμάτων

Ο σάκος μπορεί να αξιολογηθεί για σωματίδια ορυκτών και υλικά μεταλλευμάτων συμβατά με την ονομαστική του χωρητικότητα 1200 kg, τις διαστάσεις και τη μη επικαλυμμένη κατασκευή του. Η πυκνότητα όγκου, το μέγεθος σωματιδίων, η περιεκτικότητα σε υγρασία και οι αιχμηρές άκρες πρέπει να ελέγχονται πριν από την παραγωγή.

Το μετάλλευμα με αιχμηρές άκρες μπορεί να δημιουργήσει κινδύνους διάτρησης ή τριβής. Το βάρος υφάσματος 180 g/m² από μόνο του δεν αποδεικνύει συγκεκριμένο επίπεδο αντοχής σε διάτρηση ή τριβή, επομένως συνιστάται μια αντιπροσωπευτική δοκιμή πλήρωσης και ανύψωσης.

Εσωτερική Διαχείριση Υλικών

Η διαμόρφωση τεσσάρων θηλιών μπορεί να χρησιμοποιηθεί σε εγκαταστάσεις επεξεργασίας ορυκτών, εργοστάσια και αποθήκες που είναι εξοπλισμένες με κατάλληλο εξοπλισμό ανύψωσης.

Οι περονόφοροι και οι γάντζοι πρέπει να είναι λείοι και χωρίς αιχμηρές άκρες. Η ακατάλληλη απόσταση περονόφορων ή η συγκεντρωμένη φόρτιση μπορεί να προκαλέσει ζημιά στις θηλιές ακόμη και όταν το υλικό της θηλιάς πληροί την καθορισμένη απαίτηση εφελκυσμού.

Οδική Μεταφορά και Αποθήκευση σε Αποθήκη

Το ονομαστικό αποτύπωμα 90 × 90 cm μπορεί να υποστηρίξει προκαταρκτικό σχεδιασμό παλετών, οχημάτων και αποθηκών. Οι γεμάτοι σάκοι μπορεί να διασταλούν πέρα από το ονομαστικό τους πλάτος, επομένως οι τελικές διατάξεις πρέπει να βασίζονται σε ένα γεμάτο δείγμα.

Επειδή το ύφασμα είναι μη επικαλυμμένο, ο σάκος πρέπει να προστατεύεται από τη βροχή και την ανεξέλεγκτη έκθεση στην υγρασία. Θα πρέπει να εξεταστεί η χρήση εσωτερικής επένδυσης ή επαληθευμένης επικαλυμμένης δομής όταν απαιτείται προστασία από την υγρασία.

Πώς να Επιλέξετε | Οδηγός Επιλογής FIBC για Ορυκτά

Βήμα 1: Καθορίστε το Υλικό

Παρέχετε το όνομα του ορυκτού, την πυκνότητα όγκου, το μέγεθος σωματιδίων, την περιεκτικότητα σε υγρασία, τα χαρακτηριστικά ροής και πληροφορίες σχετικά με τις αιχμηρές άκρες. Η σκόνη, οι κόκκοι και τα κομμάτια μεταλλεύματος απαιτούν διαφορετικές λύσεις για διαρροή, τριβή και πλήρωση.

Βήμα 2: Υπολογίστε τον Απαιτούμενο Όγκο

Διαιρέστε το βάρος πλήρωσης με την πυκνότητα όγκου του υλικού. Επιτρέψτε επιπλέον χώρο για την πραγματική συμπεριφορά πλήρωσης και τη διαστολή του σάκου.

Ένα βάρος στόχος 1200 kg δεν σημαίνει αυτόματα ότι ένας σάκος 90 × 90 × 90 cm θα ταιριάζει σε κάθε ορυκτό.

Βήμα 3: Επιβεβαιώστε τον Συντελεστή Ασφαλείας

Ζητήστε τον συντελεστή ασφαλείας και την αναφορά δοκιμής πλήρους σάκου από τον προμηθευτή. Μια κοινή απαίτηση 5:1 για FIBC μιας χρήσης δεν πρέπει να δηλώνεται εκτός εάν υποστηρίζεται από ισχύουσες δοκιμές.

Το τρέχον φύλλο παραγωγής δεν καθορίζει συντελεστή ασφαλείας.

Βήμα 4: Επιλέξτε την Κατασκευή Επάνω και Κάτω Μέρους

Μια ανοιχτή κορυφή, στόμιο πλήρωσης ή θύρα κουκούλας μπορεί να επιλεγεί ανάλογα με τον εξοπλισμό πλήρωσης. Ένας επίπεδος πάτος ή στόμιο εκφόρτωσης μπορεί να απαιτείται ανάλογα με τη διαδικασία εκφόρτωσης.

Το τρέχον έγγραφο αφήνει τα πεδία εισόδου και εξόδου κενά, επομένως αυτές οι δομές πρέπει να επιβεβαιωθούν πριν από την παραγγελία.

Βήμα 5: Προσδιορίστε εάν απαιτείται Επίστρωση ή Εσωτερική Επένδυση

Το μη επικαλυμμένο ύφασμα μπορεί να εξεταστεί για συμβατά ξηρά, χονδρόκοκκα υλικά. Η λεπτή σκόνη, τα υλικά ευαίσθητα στην υγρασία ή τα προϊόντα που απαιτούν έλεγχο μόλυνσης μπορεί να χρειάζονται επικαλυμμένο ύφασμα, εσωτερική επένδυση PE ή ραφές ανθεκτικές στη διαρροή.

Βήμα 6: Ελέγξτε τις Θηλιές και τις Ραφές

Ελέγξτε το πλάτος της θηλιάς, το μήκος κοπής, το μήκος σύνδεσης, το μοτίβο ραψίματος, το νήμα και τις απαιτήσεις δοκιμής πλήρους σάκου. Για πυκνά ή αιχμηρά ορυκτά, η έγκριση παραγωγής πρέπει να ακολουθείται από δοκιμή πλήρωσης δείγματος με το πραγματικό υλικό.

Βήμα 7: Επαληθεύστε τις Κανονιστικές Απαιτήσεις

Τα επικίνδυνα εμπορεύματα απαιτούν την ισχύουσα ταξινόμηση συσκευασίας UN, σήμανση και τεκμηρίωση δοκιμών. Η διατύπωση “UN 2%” στο τρέχον φύλλο δεν αποτελεί επαρκή απόδειξη πιστοποίησης UN.

Συχνές Ερωτήσεις

1. Μπορεί αυτό το FIBC να μεταφέρει με ασφάλεια 1200 kg υλικού ορυκτών;

Το φύλλο παραγωγής καθορίζει χωρητικότητα φόρτωσης 1200 kg, αντοχή υφάσματος στημόνα και υφάδι ≥1600 N, και αντοχή θηλιάς ανύψωσης ≥18000 N.

Η καταλληλότητα για ένα συγκεκριμένο ορυκτό εξακολουθεί να εξαρτάται από την πυκνότητα όγκου, το σχήμα σωματιδίων, τον όγκο πλήρωσης, τον συντελεστή ασφαλείας και τις δοκιμές πλήρους σάκου. Η τιμή 1200 kg δεν πρέπει να παρουσιάζεται ως πιστοποιημένο ασφαλές ωφέλιμο φορτίο χωρίς υποστηρικτική τεκμηρίωση δοκιμών.

2. Είναι το μη επικαλυμμένο ύφασμα 180 g/m² αδιάβροχο;

Δεν παρέχεται επαληθευμένη αδιάβροχη απόδοση. Η τιμή 180 g/m² περιγράφει τη μάζα υφάσματος ανά μονάδα επιφάνειας, ενώ το “μη επικαλυμμένο” επιβεβαιώνει ότι δεν καθορίζεται επίστρωση.

Τα ορυκτά ευαίσθητα στην υγρασία μπορεί να απαιτούν επικαλυμμένο ύφασμα, εσωτερική επένδυση και κατάλληλο κλείσιμο κορυφής.

3. Σημαίνει η αντοχή θηλιάς ≥18000 N ότι μία θηλιά μπορεί να υποστηρίξει τον πλήρη σάκο;

Όχι. Αυτή η τιμή περιγράφει την καθορισμένη αντοχή της θηλιάς ανύψωσης, όχι τη χωρητικότητα του πλήρως συναρμολογημένου FIBC.

Η απόδοση του τελικού σάκου εξαρτάται επίσης από τη σύνδεση της θηλιάς, την κατασκευή της ραφής, τη γωνία ανύψωσης, την κατανομή φορτίου και την κατάσταση και των τεσσάρων θηλιών.

4. Είναι αυτό ένα FIBC Bulk Bag πιστοποιημένο κατά UN;

Οι διαθέσιμες πληροφορίες δεν τεκμηριώνουν πιστοποίηση UN. Δεν παρέχεται κωδικός συσκευασίας UN, πρότυπο δοκιμής, πιστοποιητικό ή αναφορά δοκιμής.

Το προϊόν δεν πρέπει να προωθείται ως FIBC πιστοποιημένο κατά UN, εκτός εάν παρέχεται πλήρης, επαληθεύσιμη τεκμηρίωση.

5. Μπορεί ο σάκος να χρησιμοποιηθεί για λεπτή σκόνη ορυκτών;

Αυτό εξαρτάται από το μέγεθος των σωματιδίων και τις απαιτήσεις ελέγχου διαρροής. Η λεπτή σκόνη μπορεί να διαφύγει από τα κενά του υφασμένου υφάσματος ή τις οπές της βελόνας ραψίματος.

Θα πρέπει να εξεταστεί ένα επικαλυμμένο σώμα, εσωτερική επένδυση PE ή ραφές ανθεκτικές στη διαρροή, ακολουθούμενο από δοκιμή πλήρωσης δείγματος χρησιμοποιώντας το πραγματικό υλικό.
